Vad är ett LCD -styrkort?

En styrkort är en bit i en elektrisk krets som gränssnitt med ett perifert objekt genom att ansluta datorn till den. Anslutningen kan vara med andra datordelar, till exempel minneskontrollen, eller med en extern enhet, som en mus, som fungerar som en perifer styrenhet för en drift av den ursprungliga enheten.

Vad är ett LCD -styrkort?

LCD -styrkortet kallas ofta det analoga/digitala (A/D). Som en typ av hårdvaruprocessor tillåter det att olika videokällingångar kan anslutas, väljs och visas på LCD -skärmen. Det gör detta genom att konvertera de olika videospersonerna till ett format som hanteras avLCD -panel.

Vad är en LCD -drivrutin?

I samband med LCD -styrenheten,LCD -drivrutinen är en form av programvara som är gränssnittet och beroende på styrenheten. Kombinerat bildar de två en LCD -styrarkortstyrelse. När styrenheten ansluter datorn till operativsystemet (OS) underlättar föraren den kommunikationen. Även om det vanligtvis bara finns envisningsstyrenhet per LCD, det kan läggas till förare för att utöka räckvidden för drivkraften till ytterligare segment av LCD -skärmen.

Hur fungerar en LCD -styrenhet?

För att generalisera processen,LCD -styrenhet/drivrutinJusterar insignalen, skalningsupplösningen om det behövs och matar sedan utsignal för LCD -monitornatt använda. Några av dessa utgångsgränssnitt är lågspänningsdifferentialsignalering (LVDS), SPI, I2C och parallell.

I de flesta LCD -styrenheter/drivrutiner finns det två andra ingångs-/utgångssystem. Båda dessa system är emellertid tvåvägsvägar. En involverar kontroll- och övervakningsalternativ, såsom kontroller för ljusstyrka, bild och färg med hjälp av kontrollpanelen på skärmen (OSD). Den andra är för kommunikation via anslutningar som Ethernet, Bluetooth eller IP.

LCD -kortet innehåller också en växelriktare som möjliggör belysning och drivning avLCD: s bakgrundsbelysning.Vanligtvis omvandlar datorer alternerande strömmar (AC) av ett väggeffektuttag till direktströmmar (DC); Men med den kylkatodfluorescerande lampan som används i de flesta LCD-skivor behövs AC-ström för kraft. Detta är inverterarens jobb: att ändra DC tillbaka till AC. Den ursprungliga ändringen från AC till DC är fortfarande nödvändig, men det gör att enheten kan styra frekvensen som används för att driva växelriktaren.

Inbyggd iLCD -kontrollkortär RAM, även känd som ombordminne som lagrar innehållet på skärmen. Denna RAM gör det möjligt för förarna att kommunicera innehållet som önskad spänning, ström och timing tillLCD -displaymoduloch dess pixlar.

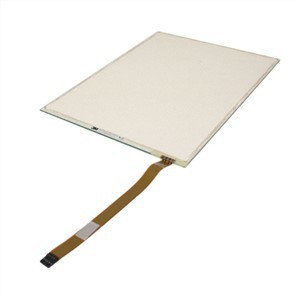

Med modern utveckling,pekskärmEnheter har blivit mycket mer framträdande, och så har pekskärmskontrollen också. Det finns två typer av pekskärmar: den resistiva som mäter tryck och den kapacitiva som läser beröring. I båda dessa finns det sensorer som detekterar peksignalen som sedan överför signaldata till styrenheten. Kontrollern bearbetar sedan kommandot för OS.

För att fördjupa djupare i detaljerna, överväg de tidigare nämnda insignalerna. Det finns en mängd signaler som LCD -teknikprocesser, såsom VGA, HDMI, DVI och DisplayPort. Dessa datordisplaystandarder varierar i format och egenskaper som bildförhållande, visningsstorlek, visningsupplösning, färgdjup och uppdateringshastighet. En av de största skillnaderna mellan dessaStandarder är deras användning av analoga signaler eller digitala signaler.

I en analog signal är signalen kontinuerlig, men i digital är de diskreta värden, vanligtvis av 0 och 1. Digitala signaler har blivit de mest använda, somDe kan lättare bära information och ha bättre underhåll av kvalitet; Om den analoga signalen används och onödig information finns är det omöjligt att ta bort den på grund av den kontinuerliga karaktären av den analoga signalen. För att göra den bytet till digitala signaler används omvandlare för att ersättaDe verkliga siffrorna på den analoga sekvensen med en uppsättning diskreta värden.

VGA, kort för videodrafik Array, Standard är en av de mest populära analoga baserade teknologierna. Under de senaste åren har VGA -gränssnittet emellertid överskuggas av gränssnitt som högupplösta multimediagränssnitt, bättre känd som HDMI, som har blivit en de facto -standard för digitala signalöverföringar.

HDMI är en kombination av digital ljud och digital videoöverföring. Det finns många HDMI-kontakter, till exempel standard, dubbla länk och mikro. Dessa anslutningar är vad ingångssignalen reser igenom för att nå LCD -styrenheten och för att regissera vad du ska visa.

DVI (digitalt visuellt gränssnitt) erbjuder både analoga signaler, digitala signaler eller en kombination av de två. Liksom HDMI har den olika anslutningstyper för olika signaltyper.

När vi korsar gränssnitt använder vi adaptrar för att överbrygga skillnaderna mellan signaler. DVI VGA -adaptern är relativt billig på grund av hur kompatibla de två är. HDMI är också mycket kompatibel med DVI, vilket gör HDMI DVI -adaptern ganska enkel.

VGA till HDMI -adapter måste emellertid övervinna större skillnader, eftersom de inte är naturligt så kompatibla som var och en var med DVI. Det finns inte bara skillnader i de analoga/digitala signalerna, utan också VGA använder bara videogränssnitt, medan HDMI använder både ljud och video. En kabel och en adapter behövs för att ansluta de två enheterna.

Och sista från listan över exempel på insignaler är DisplayPort. Det liknar HDMI i sitt syfte att ersätta föråldrad VGA och DVI samt dess överföring av ljud och video genom dess gränssnitt. DisplayPort har inte så mycket variation i kablar och kontakter som HDMI, med endast en kabel och två typer av kontakter. Från DisplayPort finns det en växande teknik som kallas det inbäddade DisplayPort -gränssnittet eller EDP -gränssnittet.LCD -tillverkare har börjat gravitera mot detta gränssnitt på grund av dess färre anslutningar, mindre storlek och förmåga att snabbt överföra högkvalitativa skärmar.

Föra tillbaka ämnet tillLCD -styrenhetermed de olika typerna av datordisplaystandarder kan videosignalingångarna vara en utmaning att rymma och översätta förLCD -panel, men med hjälp av adaptrar och tillväxten av dessa standardtyper fortsätter skärmarna att bli snabbare och utvecklas med större upplösningar.

LCD Controller Board, höger styrelse för dig?

LCD -skärmar har också stor variation. För att bestämma om Controller -kortet passar din LCD -enhet, se till att titta på dess datablad för att avgöra om styrkortets firmware eller dess interna programvara är kompatibel med panelens konfiguration eller inte. Till exempel kan LVD -stift variera i olika LCD -modeller, och mellan olika märken varierar också kablar.

Funktioner i högupplösta LCD -panelstyrelsekort

Om en högupplösta skärm är målet finns det flera funktioner för lämplig styrkort som skulle förbättra panelens egenskaper. Här är en lista med bara några funktioner att leta efter:

Ultra-High Definition (UHD) upplösning; Kontrolltavlan bör stödja upp till en 3840 x 2160 UHD -upplösning.

Möjlighet att uppskala upplösningen av en signal till en UHD -upplösning.

Flexibilitet med den stora variationen av inmatnings- och utgångssignaler.

Förståelig konfiguration och åtkomst till OSD för enkel åtkomst till driftsparametrar och uppdateringar av firmware.

Värmare/fläktaktivering baserad på enhetens temperatur för temperaturhantering och kontroll.

Pixel skift för att förhindra skärmbränning eller uthållighet, eller missfärgning av delar av skärmen på grund av en skärm som förblir oförändrad under en tid.

Hur kan jag återanvända min bärbara datorskärm?

Om din bärbara dator är död, men LCD -skärmen är intakt, kan den bärbara datorns skärm återvinnas till en bildskärm med tillägget av ett LCD -kontrolltavla DIY -kit.

Efter att ha kopplat ur den bärbara datorn och tagit bort batteriet kan skärmen tas bort med skruvar för att frigöra ramen och en noggrann nyfikning av ramen för att koppla bort den från den bärbara datorn.

För att ta bort LCD -skärmen, skruva loss skruvarna som fäster panelen på den bärbara datorn. Det kommer att finnas en LVDS -kabel ansluten som kan kopplas ur om hela enheten demonteras; Det kan också skäras längst ner eftersom de kommer att ersättas av styrkortet, men det är viktigt att inte klippa ledningarna som går in i växelriktarens kretskort. Koppla ur växelriktarens två ledningar.

När LCD -panelen har tagits isär kan nu anslutas till det nya brädet. Fäst komponenter med sina respektive delar: LVD -skivor till panel, panel till inverterare, transformator för att styra kort, VGA för att styra kort och driftsdator. Tryck sedan på strömbrytaren på styrkortet.

De sista stegen är för enheten för enheten, inklusive att fästa stativ, fästa LCD -styrkortet och skruva/ansluta enhetens bitar igen.

Slutsats

I huvudsak används LCD-styrkortet för omvandling av inmatningssignaler till panelsläsbara utgångssignaler för att möjliggöra visning av en bild och potentiellt ljud. Trots de olika formerna och komponenterna kan styrkorten införlivas i din egen dator på ett relativt enkelt sätt om kortet väljs så att du matchar din enhet.
